Панели управления одним электродвигателем горизонтального передвижения ТЭДФ-3М-Р0 применяются на механизмах крана с индуктивными сопротивлениями ротора.
В зависимости от номинального тока электродвигателя панели производятся в исполнениях ТЭДФ-3М-25, ТЭДФ-3М-63, ТЭДФ-3М-160, ТЭДФ-3М-250 и др.
После обозначения тока идет условное обозначение индуктивного сопротивления в роторе. Например: ТЭДФ-3М-63-Р0, ТЭДФ-3М-160-Р0.
Привод ТЭДФ-3М-Р0 коммутирует цепи статора и осуществляет контрольно-защитные функции. Регулирование скорости возможно только сторонним устройством - дроссельным регулятором скорости.
Крановые панели тиристорные типа ТЭДФ-3М-Р0 предназначены для пуска, торможения, реверсирования и регулирования скорости вращения одного электродвигателя с фазным ротором крановых механизмов линейных перемещений. Данные панели разработаны как аналог релейно-контакторным панелям и поставляются для комплектации новых кранов, а также для модернизации находящихся в эксплуатации кранов.
Принцип работы тиристорных панелей состоит в управлении двигателем с фазным ротором с помощью силовых тиристорных ключей.
Использование в панелях ТЭДФ-3М бесконтактной коммутации (тиристорного ключа) обеспечивает:
- высокую надежность эксплуатации и вероятность безотказной работы электрооборудования кранов. Особенно это актуально для большегрузных кранов при применении в средах с повышенным содержанием пыли, влаги, например в цементном производстве, в горнодобывающей отрасли, в металлургии, в портах;
- высокое быстродействие системы ТЭДФ и возможность повышенной частоты включений привода. Низкое собственное энергопотребление системы ТЭДФ.
Тиристорные крановые панели управления легко адаптируются к особенностям различных конкретных кранов за счет наличия встроенного промышленного контроллера.
Комплексное управление электроприводом ТЭДФ с помощью промышленного контроллера с высокой точностью обеспечивает:
- выдержки времени между включением ступеней, что позволяет ограничить пусковые токи электродвигателя, а также уменьшает динамические нагрузки на двигатель и редуктор, механических элементов конструкций крана, увеличивая их долговечность;
- защиту двигателей от максимальных токов и от обрыва фазы;
- выключение всех устройств системы при пропадании напряжения силовой сети и стопорение крана.
Крановые панели ТЭДФ-3М-Р0 имеют контакторные аналоги (панели серий К, ТА и т.п.), что позволяет, не меняя характеристики кранов менять контакторные панели на бесконтактные.

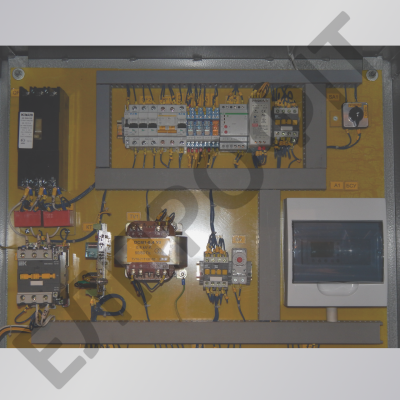

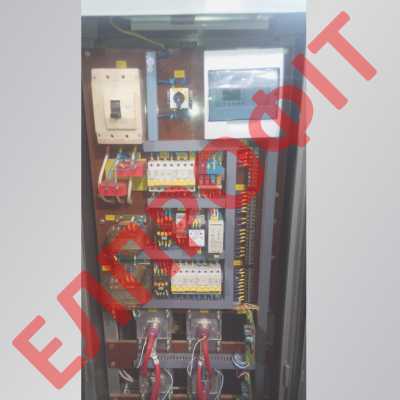

Конструктивно панели выполняются в виде шкафов и являются улучшенными аналогами контакторных панелей. Управление панелями осуществляется коммандоконтроллерами типа ККП, КП, либо промышленными джойстиками.

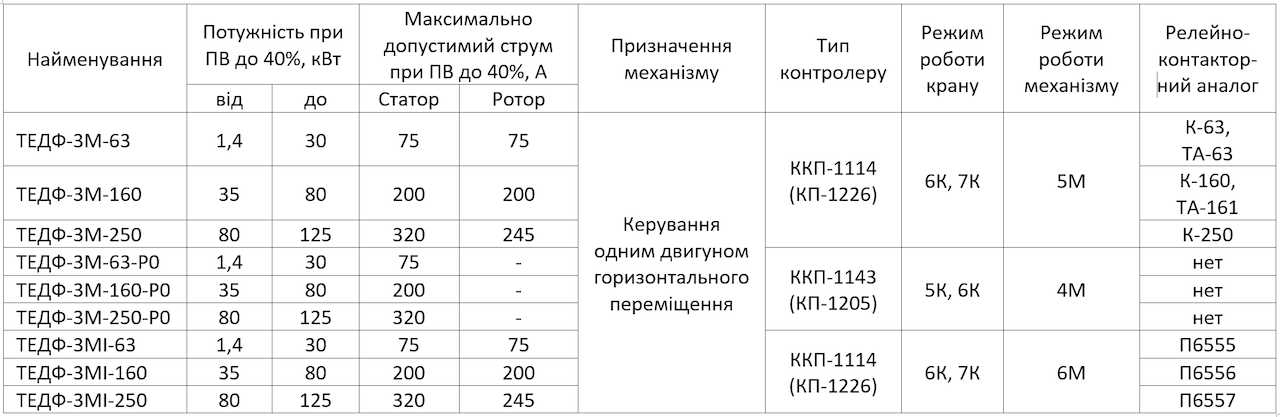

В данном разделе приведен перечень шкафов ТЭДФ выпускаемых в типовом исполнении. Однако возможно изготавливать оборудование в тесном взаимодействии с заказчиком, учитывая индивидуальные особенности грузоподъемного крана.
ТЭДФ-3М-25-Р0-КП-УТ1-СТВ, ТЭДФ-3М-63-Р0-КП-УТ1-СТВ, ТЭДФ-3М-100-Р0-КП-УТ1-СТВ, ТЭДФ-3М-160-Р0-КП-УТ1-СТВ, ТЭДФ-3М-250-Р0-КП-УТ1-СТВ.
Где КП - контроллер промышленный, УТ1 - схема управления тормозом, С - освещеие в шкафу, Т - обогрев в шкафу, В - вентиляция шкафа.
