Опоры подвижные ОПБ1 и ОПБ2 изготавливаются согласно ГОСТ 14911-82 и предназначены для крепления стальных технологических трубопроводов наружным диаметром Dн от 18 до 530 мм, транспортирующих рабочую среду температурой от 0 до 450°С и давлением до 10 Мпа.

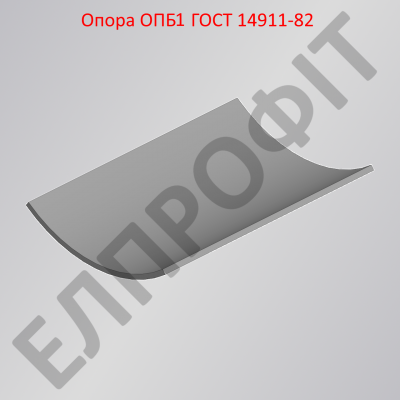

Опора ОПБ1 представляет собой стальную подушку, которая приваривается к трубе и служит для защиты трубы от истирания.
Производятся в типоразмерах: ОПБ1-18; ОПБ1-21,3; ОПБ1-23; ОПБ1-26,8; ОПБ1-32; ОПБ1-33,5; ОПБ1-38; ОПБ1-42,3; ОПБ1-44,5; ОПБ1-45; ОПБ1-48; ОПБ1-57; ОПБ1-60; ОПБ1-75,5; ОПБ1-76; ОПБ1-88,5; ОПБ1-89; ОПБ1-108; ОПБ1-114; ОПБ1-133; ОПБ1-159; ОПБ1-194; ОПБ1-219; ОПБ1-273; ОПБ1-325; ОПБ1-377; ОПБ1-426; ОПБ1-480; ОПБ1-530.

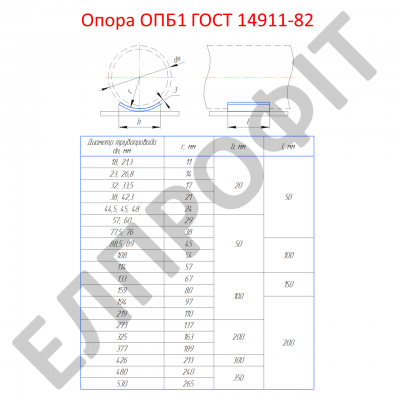

Основные размеры приведены на чертеже в изображениях.
Пример обозначения опоры ОПБ1 для трубопровода с наружным диаметром Dн = 159 мм:
ОПБ1-159 ГОСТ 14911-82

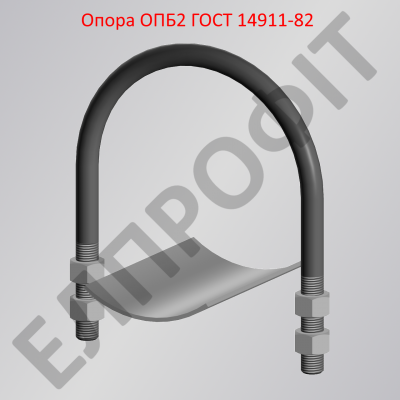

Опора ОПБ2 состоит из подушки (ОПБ1), стального хомута и четырех гаек.
Производятся в типоразмерах: ОПБ2-18; ОПБ2-21,3; ОПБ2-23; ОПБ2-26,8; ОПБ2-32; ОПБ2-33,5; ОПБ2-38; ОПБ2-42,3; ОПБ2-44,5; ОПБ2-45; ОПБ2-48; ОПБ2-57; ОПБ2-60; ОПБ2-75,5; ОПБ2-76; ОПБ2-88,5; ОПБ2-89; ОПБ2-108; ОПБ2-114; ОПБ2-133; ОПБ2-159; ОПБ2-194; ОПБ2-219; ОПБ2-273; ОПБ2-325; ОПБ2-377; ОПБ2-426; ОПБ2-480; ОПБ2-530.

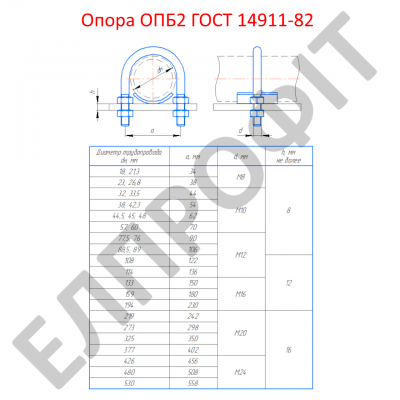

Основные размеры приведены на чертеже в изображениях.
Пример обозначения опоры ОПБ2 для трубопровода с наружным диаметром Dн = 159 мм:
ОПБ2-159 ГОСТ 14911-82
Поставляются с покрытием защитным грунтом. По заказу, возможно покрытие цинком или покраска.
Также возможно изготовление опор для труб нестандартного диаметра.
