Опоры подвижные ОПХ1 изготавливаются согласно ГОСТ 14911-82 и предназначены для крепления стальных технологических трубопроводов наружным диаметром dн от 18 до 48 мм, транспортирующих рабочую среду температурой от 0 до 450°С и давлением до 10 Мпа.

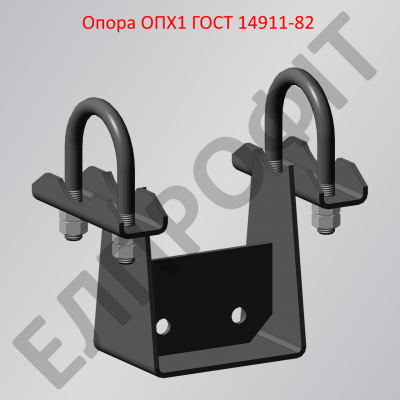

Опора ОПХ1 состоит из стального корпуса (опора ОПП1 с приваренными проушинами), двух хомутов и восьми гаек.
Производятся в типоразмерах: ОПХ1-18; ОПХ1-21,3; ОПХ1-25; ОПХ1-26,8; ОПХ1-32; ОПХ1-33,5; ОПХ1-38; ОПХ1-42,3; ОПХ1-45; ОПХ1-48 с высотой установки трубопровода 70 и 100 мм.

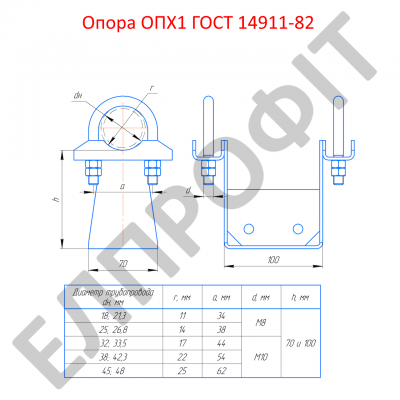

Основные размеры приведены на чертеже в изображениях.
Круглые отверстия в ребре выполняются по требованию заказчика, обозначается буквой (о).
Пример обозначения опоры ОПХ1 высотой 70 мм для трубопровода с наружным диаметром dн = 38 мм:
ОПХ1-70.38 ГОСТ 14911-82
Пример обозначения опоры ОПХ1 высотой 100 мм и отверстиями в ребре для трубопровода с наружным диаметром dн = 38 мм:
ОПХ1-100.38 о ГОСТ 14911-82
Поставляются с покрытием защитным грунтом. По заказу, возможно покрытие цинком или покраска.
Также возможно изготовление опор для труб нестандартного диаметра.
