Панелі керування ТЕДФ-5М для електродвигуна механізму підйому застосовуються в приводах із симетричними опорами ротора, там де не потрібний широкий діапазон регулювання швидкості (до 1:3). Дані панелі часто використовуються для приводу чотириканатного грейфера.

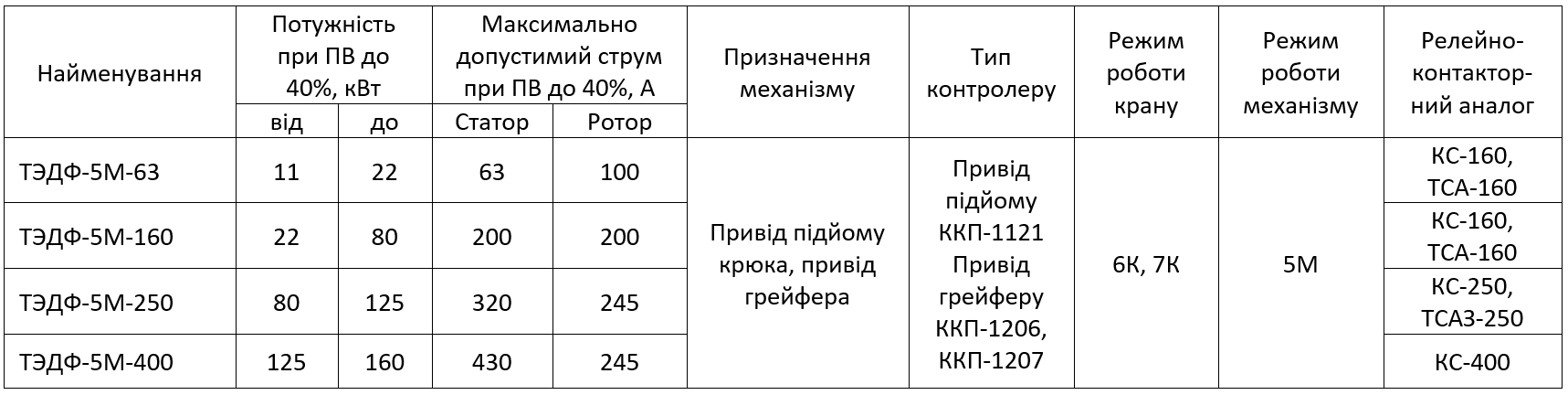

Залежно від номінального струму електродвигуна панелі виробляються у виконаннях ТЕДФ-5М-63, ТЕДФ-5М-160, ТЕДФ-5М-250, ТЕДФ-5М-400 та ін.
Після позначення струму йде умовне позначення числа ступенів активних опорів у роторі. Наприклад: ТЕДФ-5М-63-А4, ТЕДФ-5М-400-А5.
Кранові тиристорні панелі типу ТЕДФ-5М призначені для пуску, гальмування, реверсування та регулювання швидкості обертання електродвигуна з фазним ротором кранових механізмів підйому. Дані панелі розроблені як аналог релейно-контакторним панелям і поставляються для комплектації нових кранів, а також для модернізації кранів, що знаходяться в експлуатації.
Принцип роботи тиристорних панелей полягає у керуванні двигуном з фазним ротором з допомогою силових тиристорних ключів шляхом включення активних чи реактивних опорів у ланцюг ротора.
Використання в панелях ТЕДФ-5М безконтактної комутації (тиристорного ключа) забезпечує:
- високу надійність експлуатації та ймовірність безвідмовної роботи електроустаткування кранів. Особливо це актуально для важких кранів, що експлуатуються в середовищах з підвищеним вмістом пилу, вологи, наприклад, у гірничодобувній галузі, у металургії, у цементному виробництві, у портах;
- висока швидкодія системи ТЕДФ та можливість підвищеної частоти включень приводу. Найнижче власне енергоспоживання системи ТЕДФ.
Тиристорні кранові панелі керування легко адаптуються до особливостей різних конкретних кранів за рахунок наявності вбудованого промислового контролера.
Комплексне керування електроприводом ТЕДФ за допомогою промислового контролера з високою точністю забезпечує:
- витримка часу між включенням ступенів, що дозволяє обмежити пускові струми електродвигуна, а також зменшує динамічні навантаження на двигун і редуктор, механічних елементів конструкцій крана, збільшуючи їх довговічність;
- захист двигунів від максимальних струмів та від обриву фази;
- вимкнення всіх пристроїв системи при зникненні напруги силової мережі та стопоріння крана.
Кранові панелі ТЕДФ-5М мають контакторні аналоги (панелі серій КС, ТСА, ТСАЗ тощо), що дозволяє, не змінюючи характеристики кранів, міняти контакторні панелі на безконтактні.

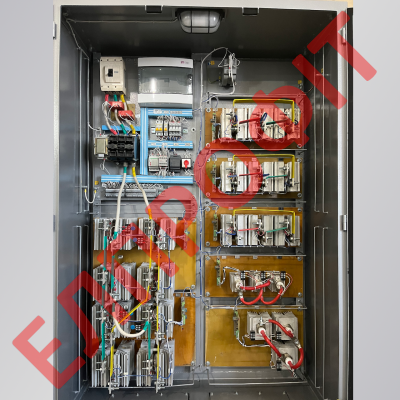

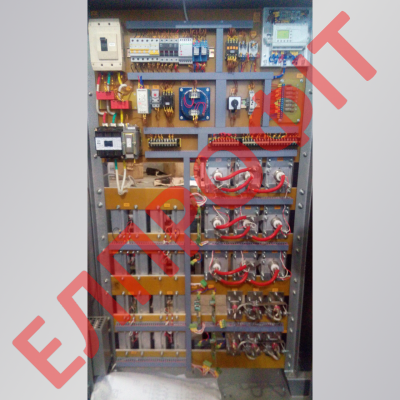

Конструктивно панелі виконуються у вигляді шаф та є покращеними аналогами контакторних панелей. Управління панелями здійснюється коммандоконтролерами типу ККП, КП або промисловими джойстиками.
У цьому розділі наведено перелік шаф ТЕДФ, що випускаються в типовому виконанні. Однак можна виготовляти обладнання в тісній взаємодії із замовником, враховуючи індивідуальні особливості вантажопідіймального крана.
ТЕДФ-5М-63-А4-КП-УТ2-СТВ, ТЕДФ-5М-100-А5-КП-УТ2-СТВ, ТЕДФ-5М-160-А5-КП-УТ2-СТВ, ТЕДФ-5М-250-А5-КП-УТ2-СТВ, ТЕДФ-5М-400-А5-КП-УТ2-СТВ.
Де КП – контролер промисловий, УТ2 – схема управління гальмом, С – освітлення в шафі, Т – обігрів у шафі, В – вентиляція шафи.
